ZK组合式空调机组
一、概进
ZK系列空调机组总结了以往十几年的空调设备生产经验,采用先进技术,吸收国内外空调器和装配式洁净室的优点,采用彩色镀锌喷塑钢板内夹自熄型聚苯乙烯保温夹苍板作壁板，具有耐腐蚀外形美观防火性能好,密封程度高,噪音低,组台灵活,安装方便,选择范围宽广等优点功能齐全广泛适用于电子仪器仪表精密机械精密计量航空航天冶金化工卷烟轻纺食品医药等行业的空调工程净化工程和宾馆饭店商场体育馆电影院等工业和民用建筑的空调系统。
其换热器采用先进的生产工艺达到国际先进水平。
二、特点
1、专业型材骨架，内联接结构，封闭内空断面，强度和保温性能非常好，外形美观。
2、保温壁板采用彩色夹芯板或双层普通钢板、镀锌钢板、不锰钢板内夹聚胺脂发泡：强度、保温、隔音和耐腐蚀性能极好。
3、热变换器采用数控高速铝箔冲模机和液压涨管工艺，热交换效率高、风阻和术阻小。
4、匹配双进风离心风机，可选进口轴承和皮、带效率、高燥声、低风量和风压范围宽、使用寿命长。
5、机组可敬件运输，现场组装，节省运输和包装用也便于搬运进场。根据需要ZK-CY-40以下也可整体或分段出厂。
6、检修门采用新颖塑钢门，密封好，可带门锁、便于现场维修管理。
7、我厂提供最完善的售前售后服务，厦时解决用户的后顾之优。
三，系列及规格
1、系列分类ZK-CY-W系列（卧式） ZK-CY-D系列（叠式）
2、符号含义ZK-CY-Wl卧（卧式）-60（60000m3/h）-B Y（右向）
3 、ZK系列空调机组可组成多种形式。设计院设计或选型不受此限制。
4、空调器主要技术参数。
四、设计诗用噩定货须知
1、设计选用说明
根据空调净化系统选用恰当的功能段，并画出组台示意图及基础图，表冷段前淋水段前后需配用中间段或带门的段体。为了便于安装和维护在过滤段、表冷段前、淋水段前后需配用中间段或带门的锻体。
ZK型系列空调器分左式和右式两种蛆组合，面对操作面，空气在空调器内从左向右流动为右式从右向左流动为左式。
由干送风机的电动机均安装在风机段内，设计时须考虑送风温升。
回风机段和送风机段所配风机具有额定风机转速和电机功率，其风机性能可参考专业风机厂家产品资料。
表冷段所装铜管串片表冷器，分4排6排8排，其工作压力l.4Mpa设计选用时注意排数。
加热器分铜管串片，钢管轧片，电热管绕片或燃油（气）加热等，可根据客户生产条件，因地制宜，合理选用热源。
淋水段喷水排管的喷嘴密度分为18个/㎡排,排成两种，喷嘴直径有Φ25mm、Φ35mm、Φ4.5mm、Φ50mm四种规格选用时注明喷嘴密度和孔径。不注明者按18个，㎡排和Φ35mm喷孔配备。
所有空调器均已配备、分手动、电动、气动三种控制方式，定货时需注明。如不注明按手动方式生产。
在组台示意图上所有送风口均应注明位置和尺寸，如不注明，则按设定尺寸生产，空调器外部风嘲订货时是否注明是否配备。
2.示意图和基础图的绘制
按照空调幕统要求将所选用的功能段按进风一出风顺序绘制缝合示意立面图、平面图。
1)示意圈中注明段体名称段体长度宽度和高度。
2)表冷器需注明所配表冷器型号及排数（加热段亦同）。
3)注明干蒸汽加湿器的控制方式蒸汽压力和加湿。
4)注明风机型号及转速和电机功率。
5)注明各送回风口位置尺寸和大小尺寸注明是否需配风嚼厦其控制方式。
基础图
基础图长度亮度尺寸可按空调器长宽度尺寸各向外扩大1OOmm，基础高度应大干A+B并不小于135mm。
空调器的冷凝水管出口应装水封，其尺寸如下图。
当表冷凝水管处于段体内部为正压P af单位PalA-B≥P/10+20 （mm）
当表冷凝水管处于段体内部为负压P时(单位PalA≥P／10+20 Cmm)B≥20mm
基础为混凝土平台平台四周边宽约230mm的表面必须水平、不平度为2mm/1OOOnm，中部四周高中间低约10mm的凹形表面，并向存冰淘处倾斜存水沟宽度约80-100mm，深约80-100mm在存水沟的地漏或明淘沟侧予埋1.25。的水管。端部套1.25管螺纹、以便安装水封管接至地涌或明沟。
在空调器的表冷段加热段加湿段淋水段及水源附近考虑设计排水地漏或明沟。

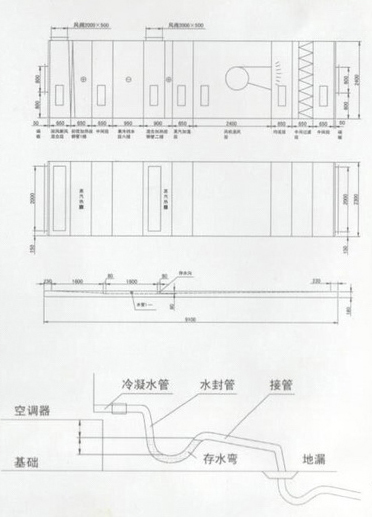

空请器选用组合示意图和基础图。

表
