高温电加热器
一，管状电热元件
管状电热元件的结构是在金属管内故人电阻丝，并在空隙部分紧密地填充良好的导热性和绝缘性的结晶氧化镁，再进行机械模具缩管达到所需直径、长度、电阻、它具有结构简单，导热性绝缘性良好、热效率高，机械强度好，并可弯曲威各种型状，使用安全方便等特点广迂应用于空气加热、油、水加热、硝盐溶液加热、碱溶液加热，模具加热及各种机械加热用，该产品是国内外选用最多的加热器之一。
二．产品概述

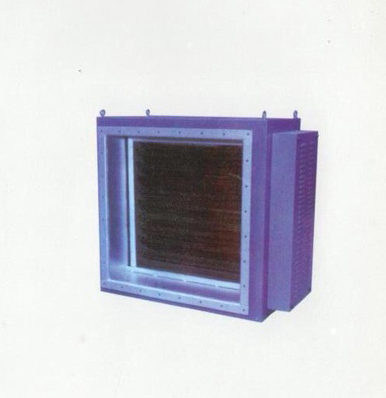

CHDR型高效电加热器系我厂生产的大型电热设备，采用了组合灵活，更换元件方便的抽屉式，结构形式分体控制精度高。外型美观大方操作安全可靠。是目前对流烘烤用首选加热器件。该产品已在涂装、空调、印染、纺织及木材烘烤等行业广泛应用，取得另满意的效果。
主要元件为不锈钢电热管状元件，外绕翅片通过特殊工艺，将基管与翅片点焊紧密制成，具有热阻小，传热性能好，强度高，耐腐性能强等优点。管表湿度为300-500’C。
三，产品型号殛意义
▲根据客户需要，可以通过负荷计算和经济质量流速，定性设计或多个电热单元组合形式，全面满足工艺加热要求。
四、主要参数及选型
序号
|
系列
|
功率
|
加热抽屉 |
电热元件 单件功率
|
外型尺寸mm
|
接口法兰mm
|
通风风量㎡/h |
个数
|
功率kw |
1
|
DR-100
|
72
|
4
|
18
|
2kw
|
长
|
宽
|
高
|
A
|
B |
d |
2
|
90
|
|
22.5
|
2.5kw
|
1450
|
1350
|
800 |
780 |
1070 |
Φ10 |
10000-20000 |
3
|
108
|
|
27
|
3kw |
4
|
126
|
|
31.5
|
3.5kw |
5
|
DR-200
|
144
|
6
|
24
|
2kw
|
1700
|
1350
|
1200
|
1020
|
1100
|
Φ10
|
15000-30000
|
6
|
180
|
|
30
|
2.5kw |
7
|
216
|
|
36
|
3kw |
8
|
252
|
|
42
|
3.5kw |
9
|
DR-300
|
240
|
8
|
30
|
2kw
|
1950
|
1400 |
1550 |
1230 |
1090 |
Φ10
|
18000-38000 |
10
|
300
|
|
37.5
|
2.5kw |
11
|
360
|
|
45
|
3kw |
12
|
420
|
|
52.5
|
3.5kw |
13
|
DR-400
|
360
|
12 |
30
|
2kw
|
1950
|
2500
|
1200
|
1300
|
2100
|
Φ10
|
30000-65000
|
14
|
450
|
|
37.5
|
2.5kw |
15
|
540
|
|
45
|
3kw |
| 16 |
630 |
|
52.5 |
3.5kw |
选型注意事项：加热器可根据需要分若干’Y"接组以备调温切换。
每相元件组设电流监察表用以监视元件损坏情况便于及时更换。
本加热器须与风机匹配使用启动时先供风后加热停机时反之。
额定电压380V。设计效率75% |
